GNSS精密授在智能电网中的应用(一)
为什么电网中需要时间同步?
电网中时间同步的实现方式?
5G给电网带来新的机遇和挑战?
时间同步在电网中的典型应用?

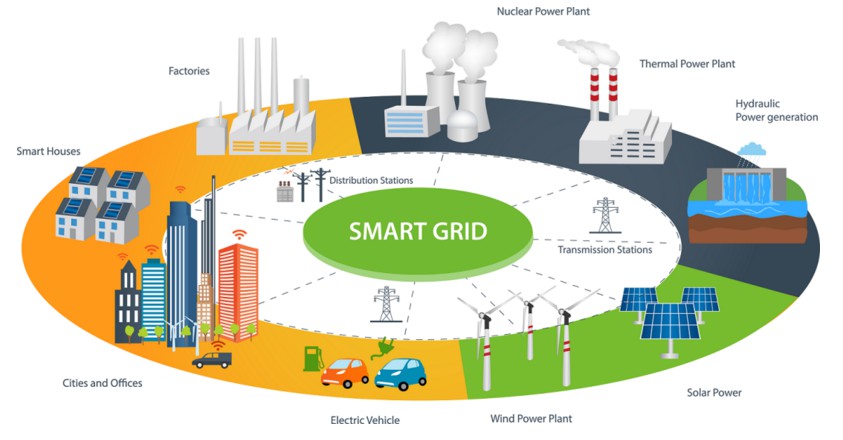

首先大家看到这是未来智能电网的架构规划图,无论从发电厂、变电站、到家庭用户、企业用户、以及新能源汽车等行业新兴应用终端,各个基础单元都需要时间同步。
在精准的统一时间坐标中,我们才能确保整个电网以及终端应用的安全运行,因此,国家电网的架构和等级都严格按照时间同步的标准进行配置。
电网中时间同步的实现方式?

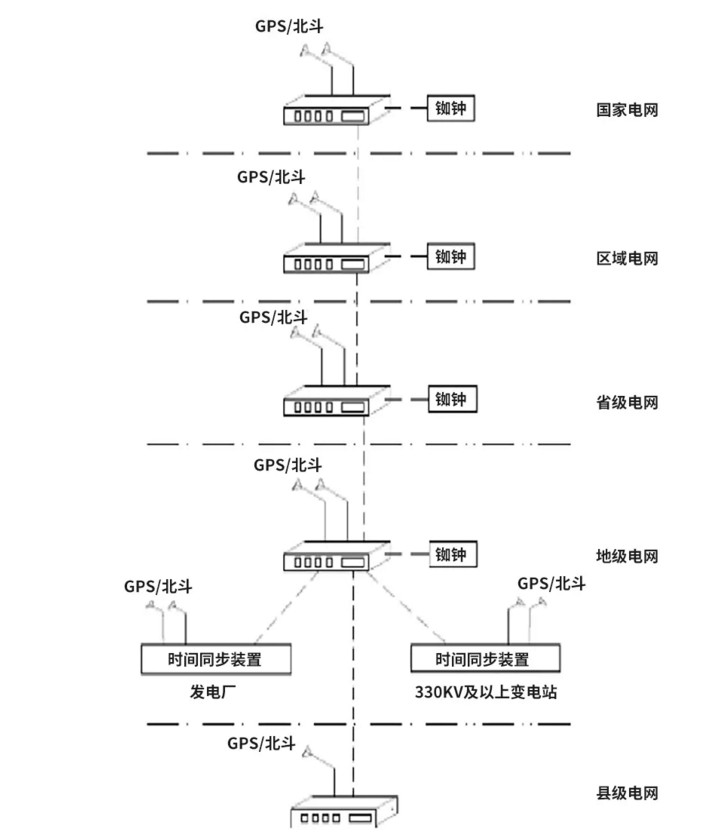

目前,我国主流的电网分为5-6级的架构,最高级是国家电网中心,它会设置一个主时钟,其下级架构还包括区域电网公司中心、各市供电公司以及各县供电公司设置的时钟。
此外,作为整个电网的时间基准,主时钟通常采用冗余配置,输入两路GNSS,随着我国北斗卫星系统的全球组网成功,主流的时钟源已经从单GPS逐渐转换为GPS+北斗的多卫星系统组合模式。
◆在国家电网中心机房设立基准主时钟(GPS/BEIDOU+铷钟),作为国家电网的时间基准,主时钟采用冗余配置,输入两路GNSS
◆区域电网公司中心机房设立基准主时钟( GPS/BEIDOU+铷钟),作为整个区域电网的时间基准;主时钟采用冗余配置,输入两路GNSS,同时预留一路接收上级时间网提供的同步信号,要求上级时间网的传输模式选择不同的输入功能模块
◆在各市供电公司设立主时钟(GPS/BEIDOU+铷钟),作为各市330kV及以上变电站、直收发电厂的时间基准。主时钟采用冗余配置,输入两路GNSS,一路DCLS(省调基准主时钟时间信号),GNSS和DCLS输入可设置为主、备用
◆在各县供电公司设立主时钟(GPS/BEIDOU),主时钟输入一路GNSS,一路DCLS(市调主时钟时间信号),GNSS和DCLS两路输入可设置主、备用
整个授时同步过程中,专业的时间同步服务器将接收到的卫星信号解析输出精准秒脉冲信号,然后,我们会根据您的传送网络对授时精度的不同要求,将授时同步分配到或者是传输到各个电网节点。
《未完待续》
