GPS时间同步在电网中的典型应用

发布时间:2022-11-14 08:15:51点击量:

时间同步在电网中的典型应用有哪些?

1. 分布式输电线路故障精确定位系统

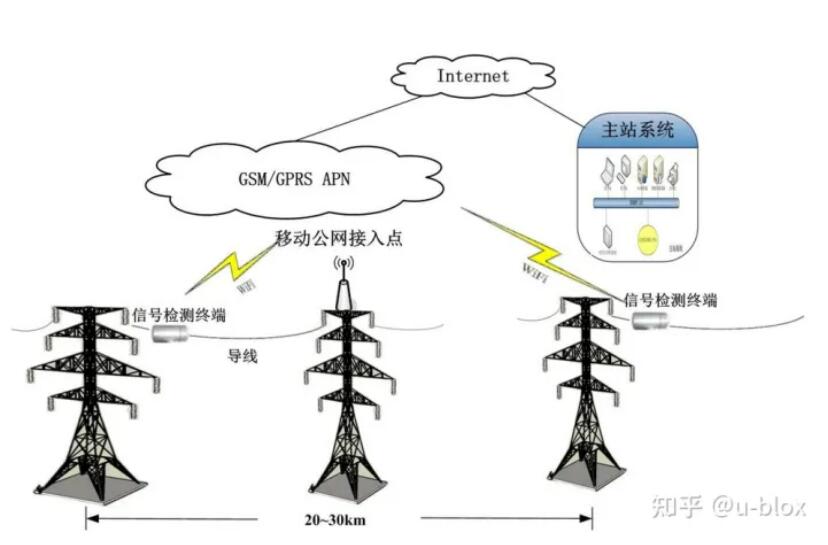

传统的输电线路通常分布在偏远山区,或者一些环境、气候比较恶劣的地方,电路故障抢修耗时久、难度大;为了快速且精准的找到线缆故障发生地点,我们会在电网线路(间距20-30公里)上布设检测单元,检测单元会根据故障点传送的行波状态进行动态分析,数据通过网络传输至后台,在后台进行精准的定位。

GPS时间同步在电网中的典型应用

这里面有一个很关键的指标,决定了它定位的准确性,即GPS或者北斗的时间的精准度。

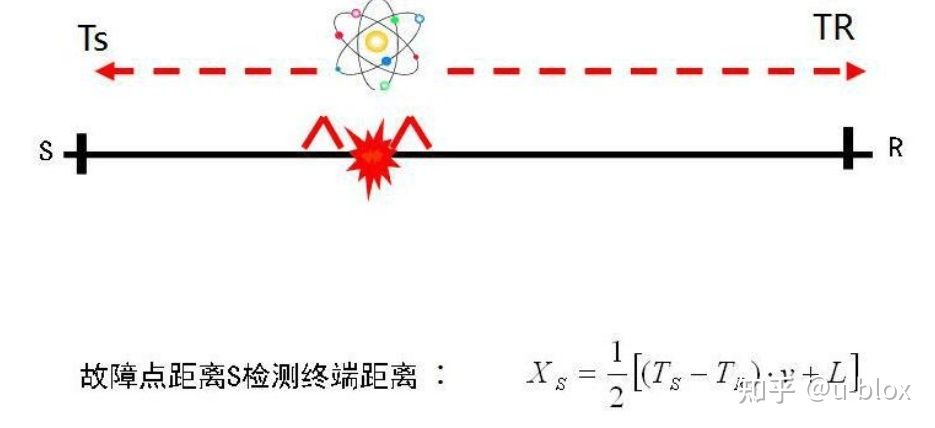

目前行业里面常用的两种算法,一种是叫双端检测,一种单端检测。大家可以看到无论是双端检测还是单端检测,其实我们这里面最关键的TS、TR、TS2、TS1的同步精度决定了故障点的定位精度,u-blox授时模块时间同步精度最高可以达5ns,可以实现故障定位精度的显著提升。


△基于GPS/BEIDOU的双端检测法

基于GPS/BEIDOU的双端检测法

同时,由于这种应用大部分的场景是从我们的传输线上进行互感取电的一个应用,是线路上互感取电应用的关键单元,就是说您的产品的功耗要求低,那么,我们除了精度高以外,我们超低功耗的技术可以保证设备长期运行,甚至断电的情况下,保证设备在电池供电的情况下还能稳定的工作。


此外,这些设备大多数安装在传输线路上,通常在环境偏远、人员不易到达的地方,因此设备的稳定度就极其重要。u-blox一直以来秉持“零缺陷战略”,以减少产品故障的发生,降低产品更换频率。我们甚至可以看到u-blox 5系列产品依旧在线网产品中可靠运行超过15年,充分证明了我们的产品可以保证在电网中长时间可靠的稳定的运行。


2. 相量测量单元

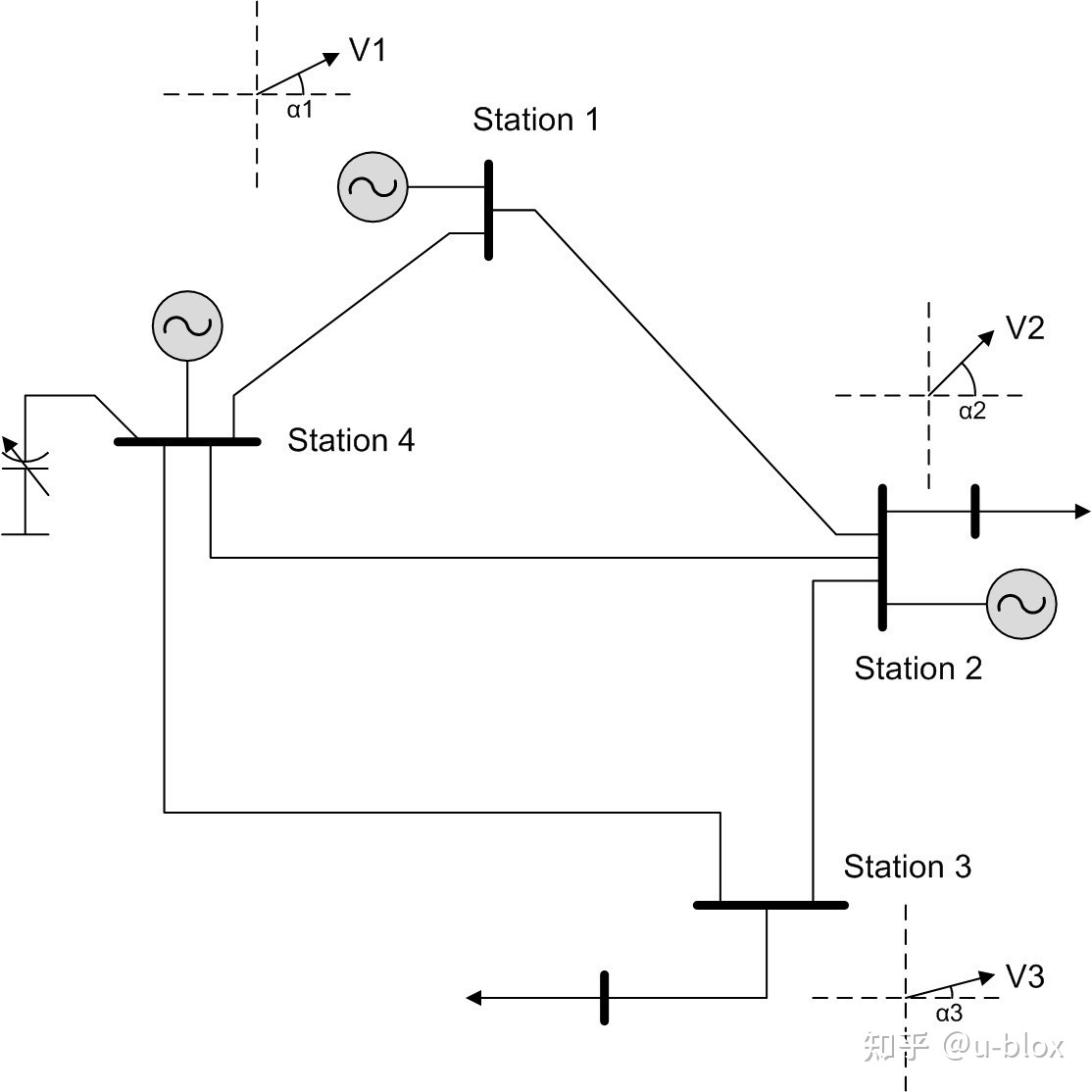

第二个典型应用其实就是一个项目,相量测量单元(Phasor Measurements Units, PMU),它将带时标的相量数据打包并通过高速通信网络传送到数据分析中心,并可计算系统惯性中心相角和各机组、母线的相对相角,进一步由相应的应用程序,对相量数据执行实时评估以动态监测电网的安全稳定性或进行离线分析,为系统的优化运行提供数据。

相量测量单元(Phasor Measurements Units, PMU),它将带时标的相量数据打包并通过高速通信网络传送到数据分析中心,并可计算系统惯性中心相角和各机组、母线的相对相角,进一步由相应的应用程序,对相量数据执行实时评估以动态监测电网的安全稳定性或进行离线分析,为系统的优化运行提供数据。

GPS时间同步在电网中的典型应用

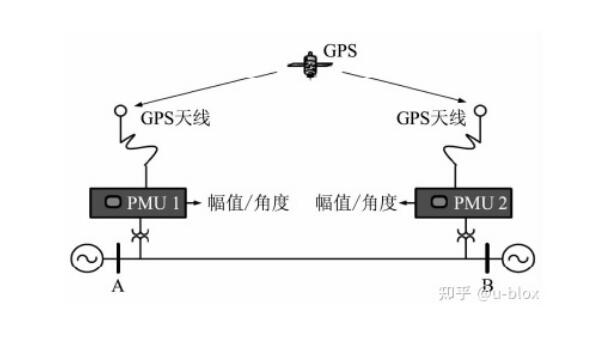

PMU的基本原理为:滤波处理后的交流信号经A/D转换器量化,微处理器按照算法计算出相量。依照IEEE标准1344-1995规定的形式将正序相量、时间标记等装配成报文,通过专用通道传送到远端的数据集中器。数据集中器收集来自各个PMU的信息,为全系统的监视、保护和控制提供数据。

GPS时间同步在电网中的典型应用

其实最密切和最相关的就是这个地方GPS时间精度,因为它会有时标的信息,附加在报文里面。当您时标信息越准,他就可以越能反映出线网整体的工作状态;如果是有异常的话,也可以反映出第一时间反映出异常点或者异常的状态。
